Pluimveehouder ontwikkelt compacte, eenvoudig te reinigen warmtewisselaar

„Naast een verbeterd stalklimaat en besparing op de energiekosten, biedt mijn warmtewisselaar dus meer voordelen”, vervolgt hij. De aanschaf ervan is volgens hem ook voor andere pluimveehouders interessant.

Verhoef is opgeleid als werktuigbouwer en werkt naast het vleeskuikenbedrijf, dat hij samen met zijn vrouw runt, als technisch tekenaar en engineer. „Tijdens mijn werk bij een andere pluimveehouder, kwam ik in aanraking met een warmtewisselaar. Vooral het schoonmaken van deze wisselaar vergde veel tijd en bracht niet het gewenste resultaat. Technisch zag ik ook verbeterpunten. Dat bracht me op het idee om voor mijn eigen bedrijf een goedkopere warmtewisselaar te gaan ontwikkelen, die voldoet aan de Regeling Ammoniak Veehouderij (RAV).”

Compacte bouwvorm

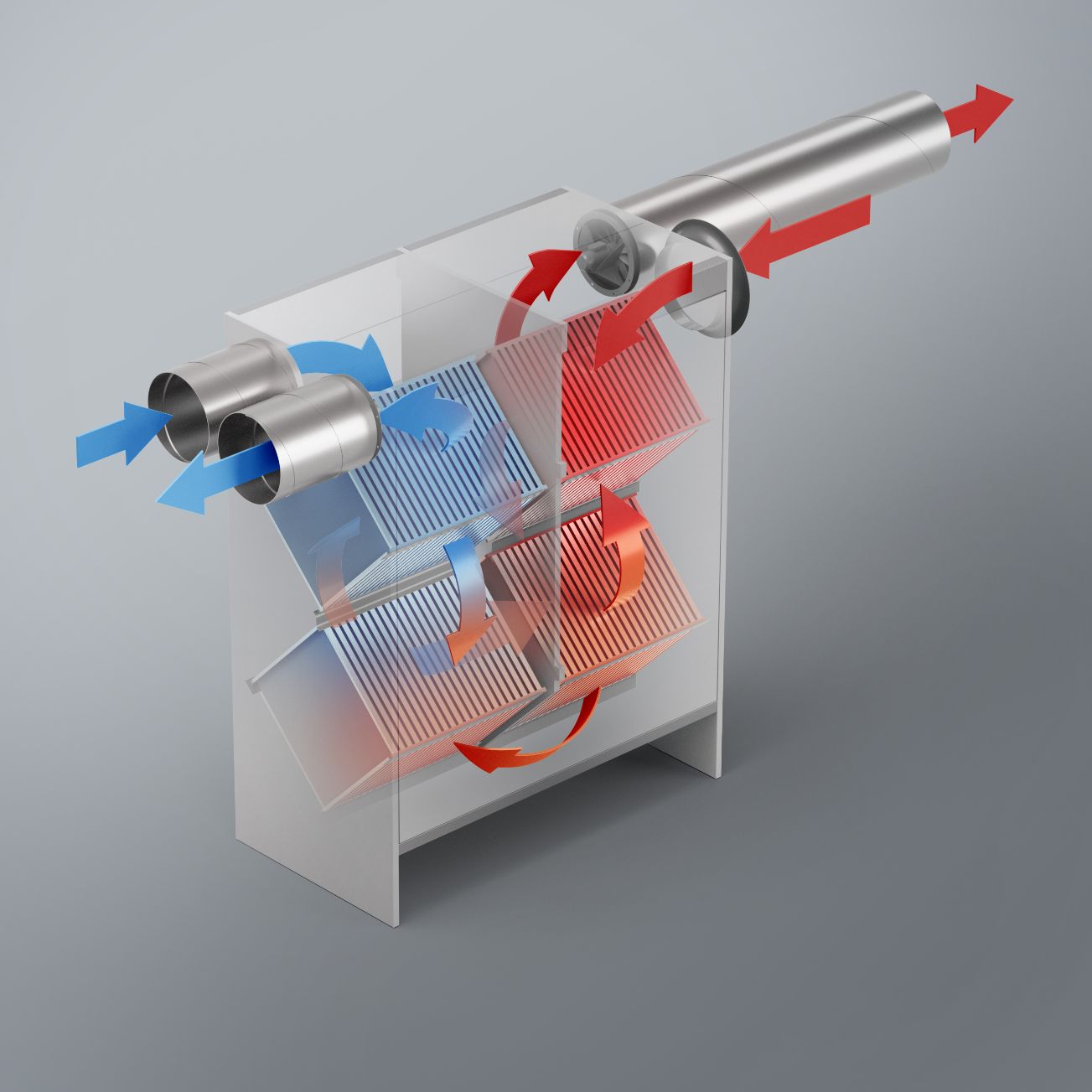

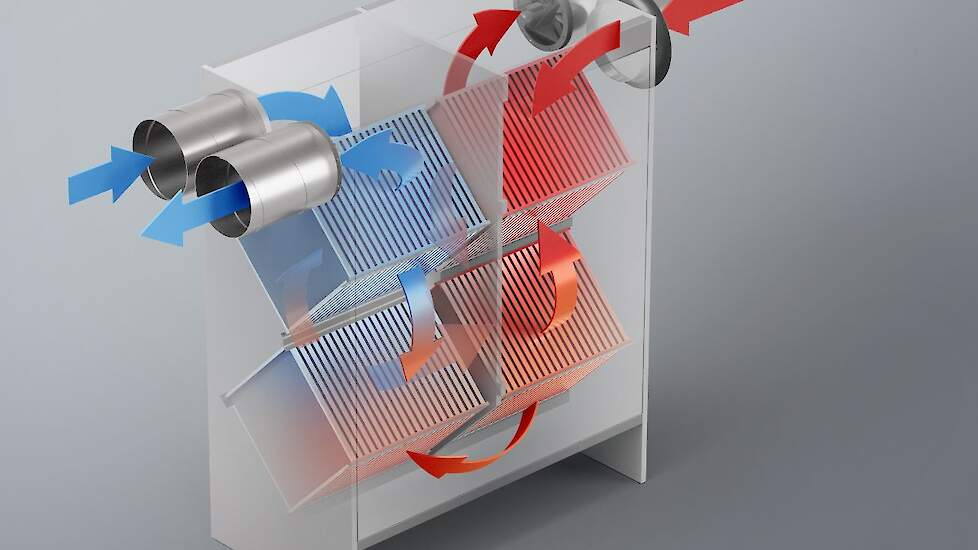

Zijn kruisstroomwisselaar bestaat uit vier kubusvormige pakketten. Elk pakket is gemaakt van aluminiumplaten waar de lucht langs stroomt. De vier pakketten zijn in serie in de wisselaar geplaatst. Zowel de verse buitenlucht als de warme stallucht doorkruist alle vier de pakketten. Doordat de pakketten naast en bovenop elkaar zijn geplaatst, vindt effectieve warmteoverdracht op een relatief klein vloeroppervlak plaats. De wisselaar is daardoor compacter van formaat in vergelijking met traditionele wisselaars.

‘Effectief en eenvoudig te reinigen’

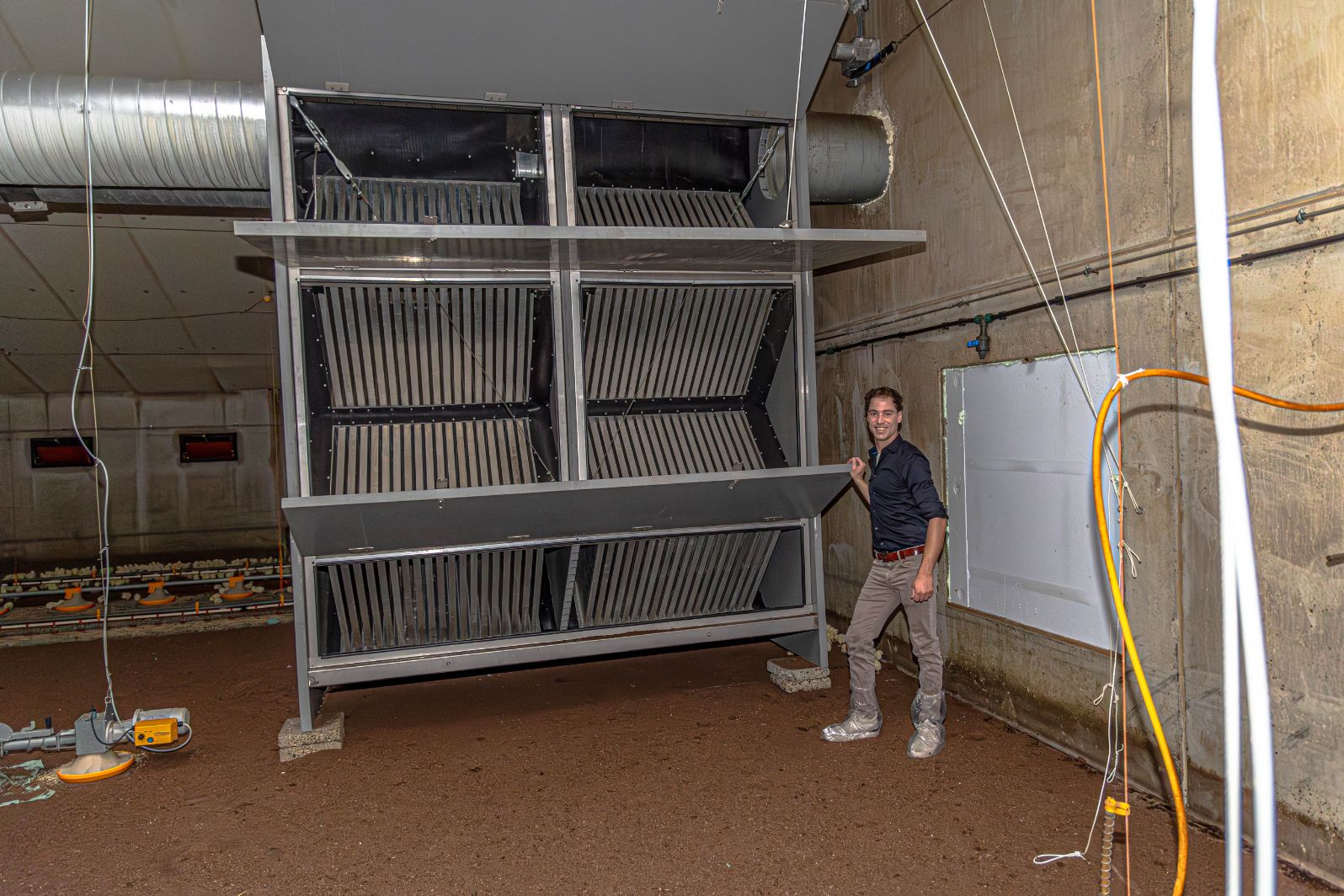

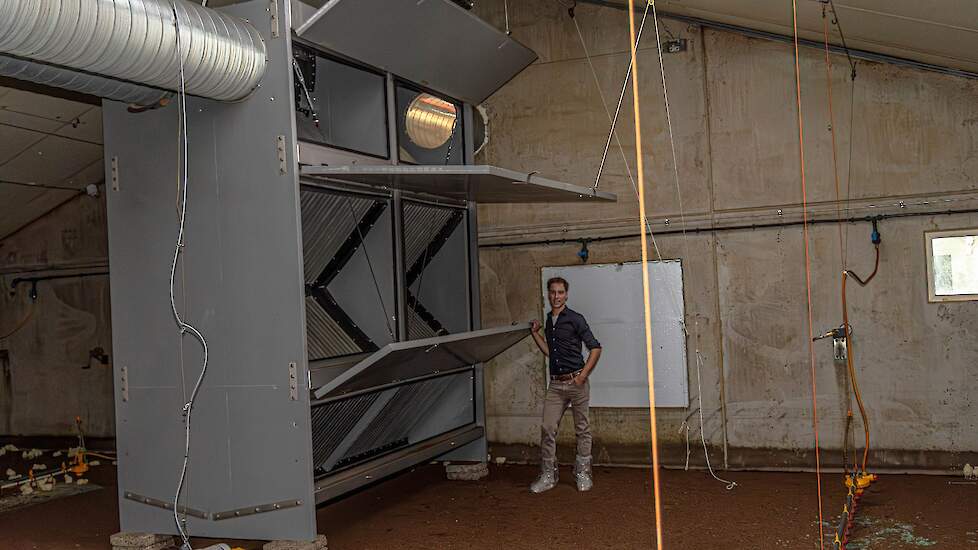

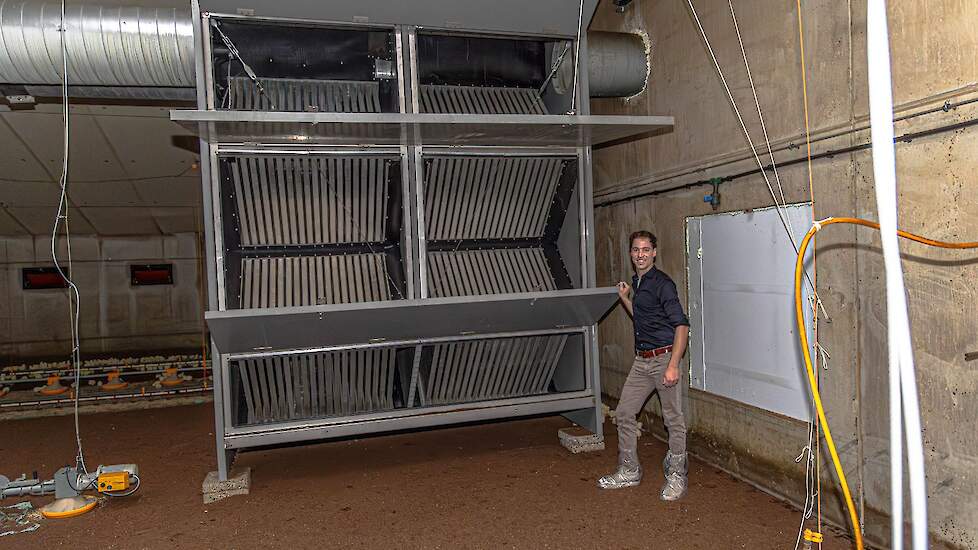

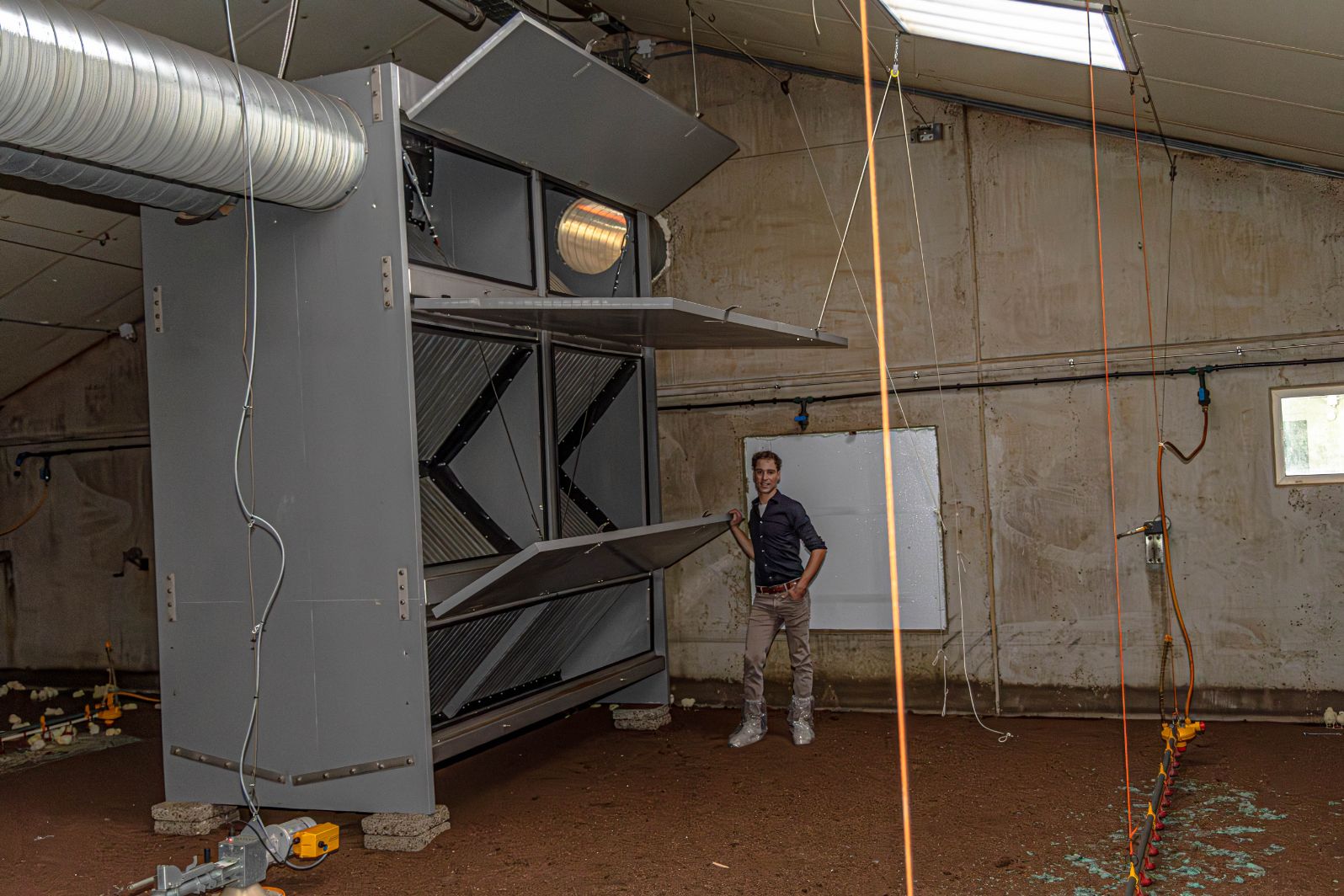

De wisselaar kan aan beide zijdes open, waardoor de vier kruisstroompakketten volledig bloot komen te liggen. Het is daardoor mogelijk om de pakketten vanuit twee zijdes te reinigen. Daarnaast kan zowel de vuile- als de schone zijde volledig schoongemaakt worden. „De aluminiumplaten zijn op ruime afstand van elkaar gepositioneerd, waardoor zowel met lage- als hogedruk tussen de lamellen gespoten kan worden”, legt de vleeskuikenhouder uit.

De bodem van de wisselaar vangt zowel het condens- als het spuitwater op en is voorzien van een groot stortgat voor tijdens de reiniging. „Het schoonmaken van de wisselaar vergt daardoor niet veel tijd en is bovendien effectief”, stelt Verhoef. De pluimveehouder plaatste de wisselaar in één van zijn beide vleeskuikenstallen. „Door de kleppen tijdens het ontsmetten open te zetten worden zowel de vuile- als de schone zijde van de pakketten, de ventilatoren en de aan- en afvoerbuizen direct mee ontsmet.”

‘Oplossing voor stallen met uitlopen’

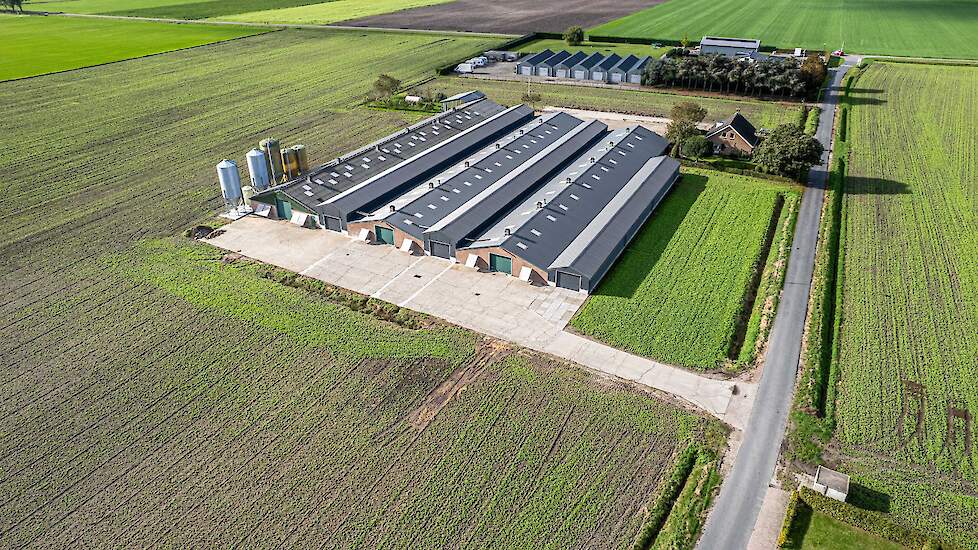

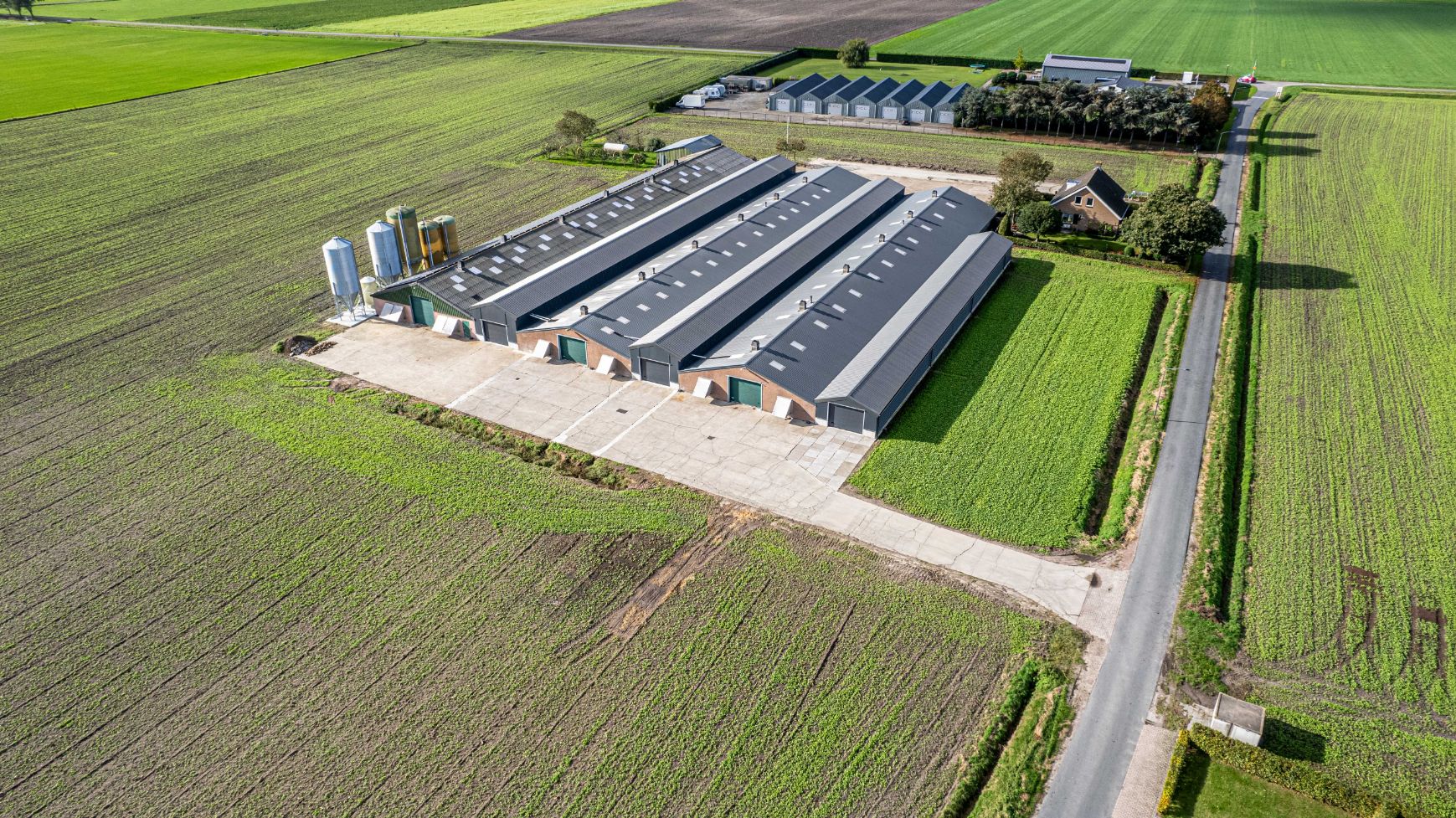

Verhoef heeft dit jaar overdekte uitlopen aan zijn beide vleeskuikenstallen gerealiseerd. Hij wilde geen wisselaar in zijn uitloop hebben, omdat dit problemen gaf met brandcompartimentering en het uitmesten van de uitloop. Daarom plaatste hij de wisselaar tegen de eindgevel in zijn stal. „Op deze plek staat de wisselaar niet in de weg tijdens het laden van de kuikens en het uitmesten van de stal”, vertelt hij.

„De wisselaar staat minimaal 30 cm van de grond. De kuikens scharrelen onder de wisselaar door en daardoor gaat er geen vloeroppervlak verloren. Als de wisselaar buiten de stal geplaatst gaat worden, is dat eveneens geen probleem. De constructie is gemaakt van kunststof Uv-bestendig plaatmateriaal met een hoge isolatiewaarde”, licht de pluimveehouder toe.

Geen nieuw emissiepunt

„De afvoerbuis van de wisselaar is aan te sluiten op iedere bestaande nok- of gevelventilator. Daardoor komt er geen emissiepunt bij en is aanpassing van de vergunning niet altijd nodig”, verklaart Verhoef. Hij verwacht door toenemende wet- en regelgeving luchtwassers te moeten gaan plaatsen. Om die reden heeft hij zijn wisselaar inpandig tegen de eindgevel gepositioneerd, zodat hij de stallucht in de toekomst direct in de drukkamer van een luchtwasser kan blazen.

Kwalitatieve materialen

„De wisselaar is gebouwd van materialen die volledig roestvrij en kwalitatief goed zijn. Er is gekozen voor aluminiumplaten die een goede warmteoverdracht hebben en bestand zijn tegen corrosie. Zowel de omkasting als de constructie is van kunststof en alle bouten en moeren zijn van roestvrijstaal”, legt de vleeskuikenhouder uit.

„Pluimveehouders die meer willen weten over de warmtewisselaar mogen gerust een keer komen kijken. Zij kunnen contact opnemen door te mailen naar verhoef.kuijpers@gmail.com”, zegt Verhoef.
